werktekening schuthuisje

[De Woldimker]

Ik zou graag een paar schuthuisjes willen maken voor mijn E.W.K. s
Heeft iemand hier ook een duidelijke werktekening van ?
Of weet iemand waar ik die kan vinden ?
Het gaat om het model waar twee E.W.K.s in kunnen
Bij voorbaat al mijn dank .

[A.A. Staals]

https://www.bing.com/search?q=einwabenk ... F5161FCD60

ad staals

[Erick]

Hennie Kroese heeft een isolatiekast bedachte waar tegelijkertijd 3 EWK's in kunnen, misschien kan jij hem vragen.
zie hier, Imkerpedia
hier, hier en hier Site Hennie Kroese

[Tieme]

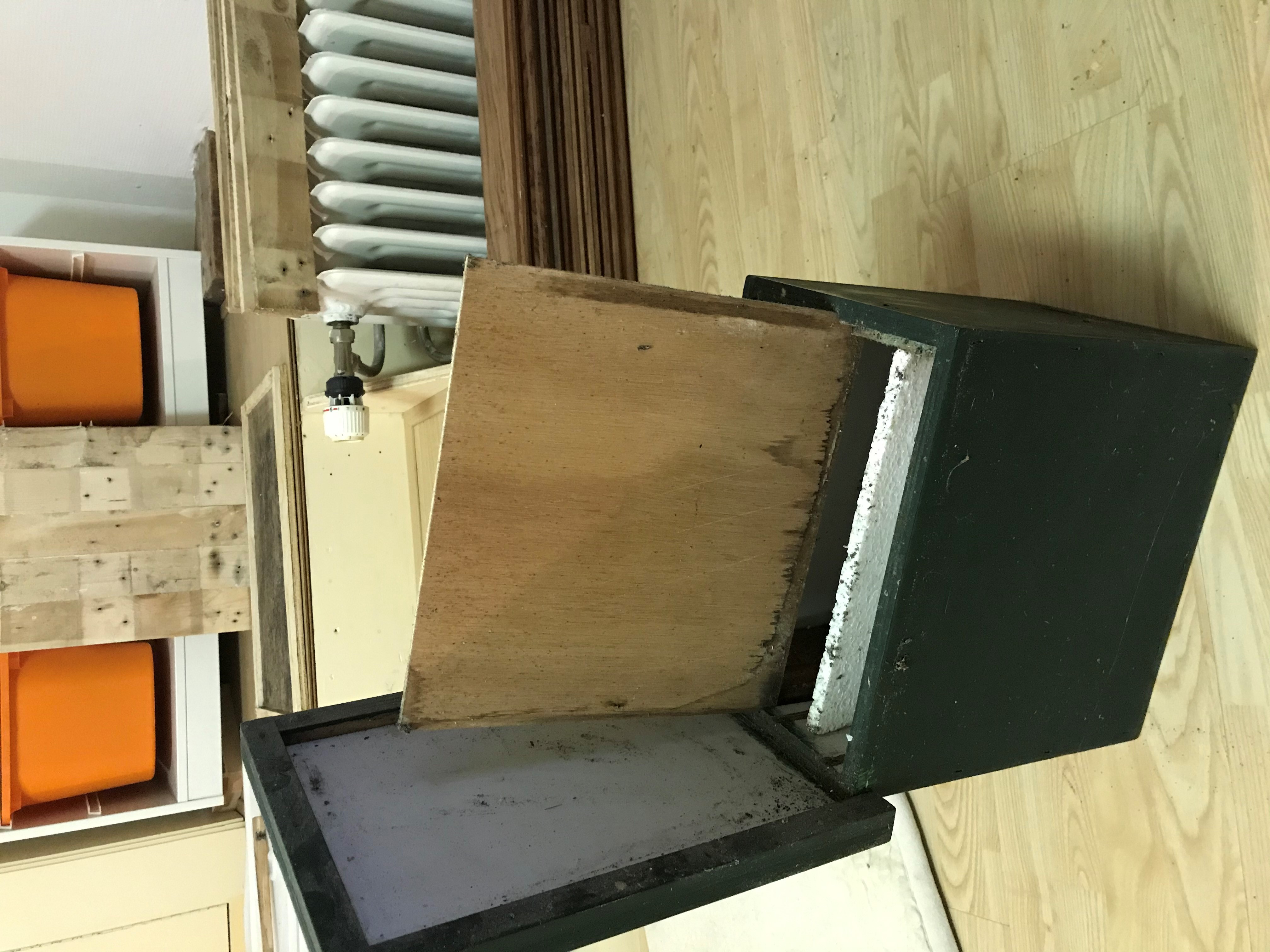

Zaaglijst:

1x dakplaat 315 mm x 225 mm betonplex 12 mm
latje dak 225 mm x 20 mm vuren 10 mm
latje dak 2x 295 mm x 20 mm vuren 10 mm

2x zijwand lang 275 mm x 265 mm betonplex 12 mm
2 x zijwand kort 160 mm X 265 mm betonplex 12 mm
1 x bodem 250 mm x 160 mm betonplex 12 mm

1x scheidingswandje 245 mm x 255 mm triplex 4 of 5 mm

4x isolatie 250 mm x 240 mm styropor 10 mm

1 x piano scharnier 175 mm lang

vlieggat zit telkens op 55 mm van opzij op 30 mm hoogte rechtsonderin van voren bezien:

[Tieme]

Ik hoop dat je er wat aan hebt. Bé Kikkert heeft deze lang geleden gemaakt. Je kan hem wellicht ook vragen.
